芯片出厂要过两道体检！
CP和FT到底有啥不一样？
一块芯片从晶圆出炉，再到封装贴片、卖给车企/工控厂商，一路上藏着无数“隐形bug”：晶圆工艺瑕疵、封装拉扯虚焊、塑封应力损伤……
一旦带缺陷芯片流入终端，轻则整机死机返修，重则品牌大规模召回，损失动辄百万。
半导体行业专门设置两道“质检大门”——CP晶圆探针测试、FT成品终测，一前一后分工协作，把不良品拦在出货前。
两大测试四大核心价值：
√省钱：CP提前筛掉坏晶粒，不用白白封装废料
√分级分选：CP测试按电性性能对裸片分Bin筛选，配合FT可靠性验证区分商用/工业/车规档位，实现产品差异化定价
√品质兜底：FT排查封装缺陷，补齐CP无法完成的高频功能检测，保障出货全合格
√工艺升级：测试数据反向给晶圆、封测厂找工艺漏洞
CP晶圆测试：给没“穿外壳”的裸片做初检

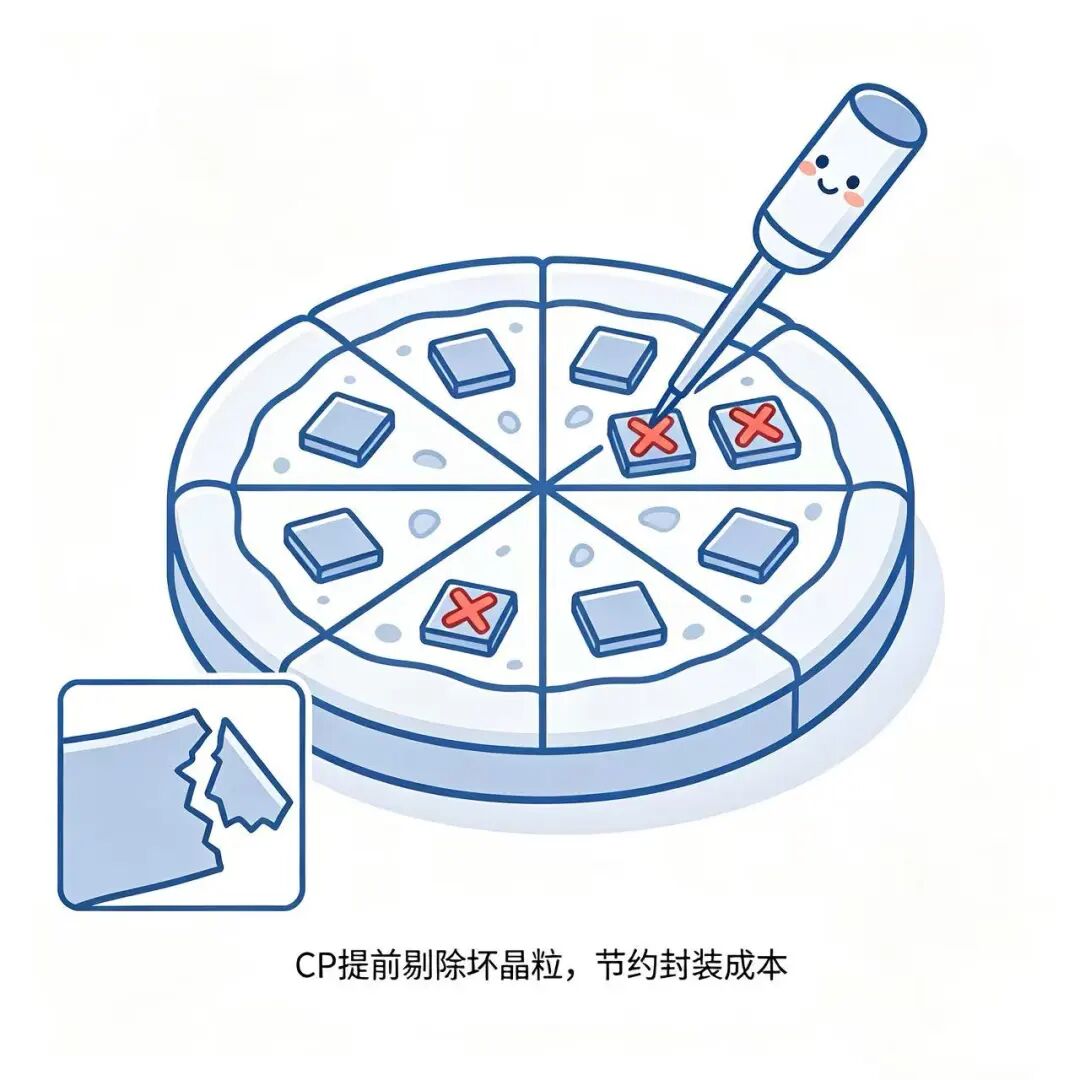

把晶圆比作一整张披萨，上面密密麻麻分割了成千上万个小晶粒，这就是还没封装、光秃秃的芯片裸片。
CP测试会用超细探针扎在晶粒焊盘上通电检测，在封装前就标记、剔除先天不良晶粒。
简单类比：做衣服前先检查整块布料，破洞、脏污的布料直接丢掉，不浪费针线、人工去缝制次品。

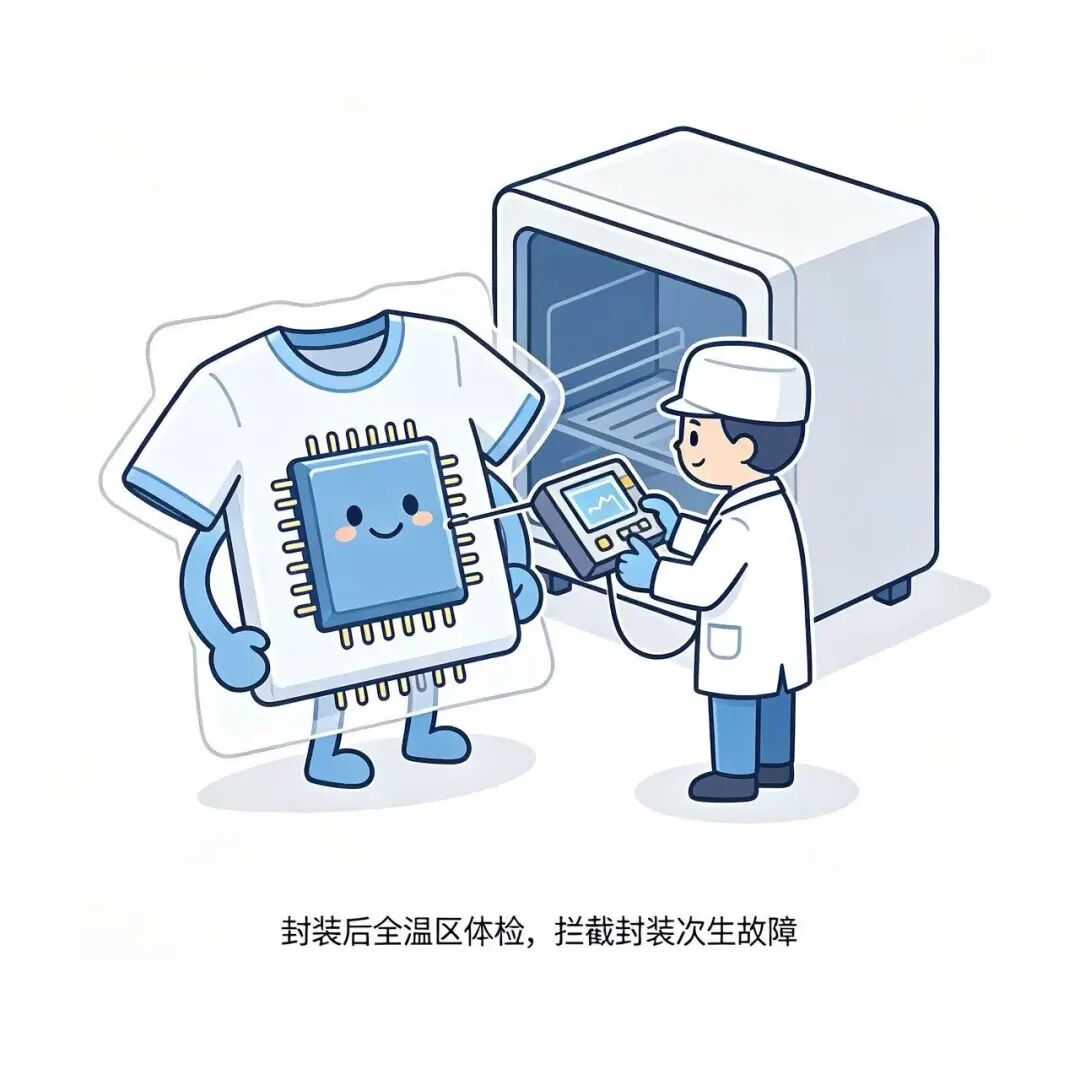

FT成品终测：给封装完的芯片做全套出厂体检
经过CP筛选的合格晶粒，会经过键合、塑封、引脚成型，变成带外壳的成品芯片。但封装高温、机械挤压很容易把原本完好的芯片搞出间歇故障。
FT会对接测试治具，搭配高低温环境，全功能复测、分级分选，是出货前最后一道防线。
简单类比：布料缝制成衣服后，再全面检查走线、纽扣、耐温耐磨性能，确保交付客户就能正常使用。
| 测试 | 检测对象 | 核心任务 |
| CP | 整片晶圆裸晶粒 | 筛除晶圆原生缺陷，节约封装成本 |
| FT | 封装完成成品芯片 | 拦截封装次生故障，全参数验证放行 |
CP测试常见痛点
探针反复扎压易磨损、大尺寸晶圆受热翘曲对位不准、高引脚芯片并行测试产能低、不良晶粒标记出错，极易造成封装成本浪费。
FT测试常见痛点
虚焊、应力缺陷仅在高低温环境下暴露，常温测试极易漏检；多型号芯片频繁换治具耗时长；高速芯片存在信号干扰问题；车规芯片需百万级可追溯数据，自建全套产线投入成本极高。
全行业共性难题
多数厂商CP、FT测试数据互不连通，出现批量不良时无法快速定位缺陷源头；中小芯片设计企业无力搭建完整测试产线，新品量产爬坡周期漫长。
科微芯测一站式CP+FT解决方案
（自有全套设备闭环支撑）

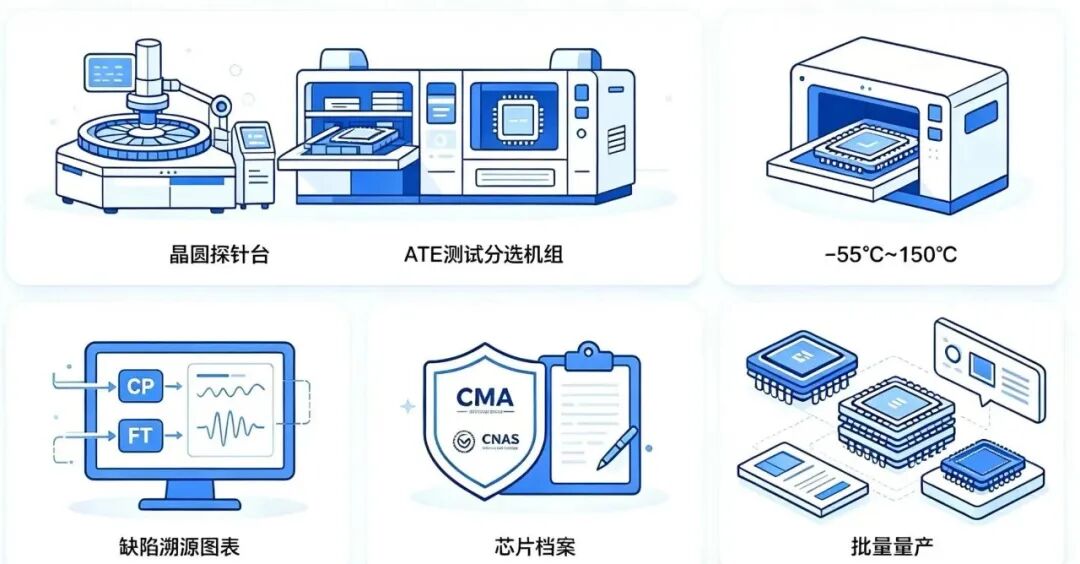

科微芯测自建完整CP+FT一体化测试产线，打通晶圆探针测试、成品三温量产测试全流程，无需外协中转，依靠自有ATE、探针台、三温分选设备集群一站式解决CP/FT量产测试环节核心痛点，大幅降低企业多厂商外协沟通、转运成本。核心优势如下：
1. 全链路硬件配套，CP/FT同步落地
自有完整测试设备矩阵，同时覆盖8/12寸晶圆级CP探针测试与封装成品FT三温量产测试，可同步承接晶圆工程试产、批量成品分选业务，兼顾研发调试与规模化量产需求。
完整设备矩阵详情可查看：科微芯测|全栈测试设备矩阵，为国产芯片保驾护航——ATE测试中心
2. 三温全域测试能力，规避隐性不良漏检
整套产线覆盖-55℃~150℃全域温控区间，可满足AEC-Q100车规芯片温度循环应力测试要求，规避常温测试无法检出的温度敏感隐性缺陷。
3. CP、FT数据互通溯源，快速定位工艺问题
内部打通晶圆测试、成品测试设备数据链路，CP良率数据与FT失效数据自动关联，批量不良出现时可快速区分缺陷来源于晶圆工艺或是封装环节，为上下游工艺迭代提供完整数据支撑。
4. 合规可追溯，出具权威资质报告
全流程测试数据本地永久存档，单颗芯片信息全程可追溯；实验室具备CMA&CNAS双资质，出具的检测报告可直接用于车企车规认证报审，省去客户自建产线的高额投入。
5. 柔性全流程代工，缩短新品量产周期
覆盖测试程序开发、工装治具定制、小批量样品验证、百万级芯片数量量产全链条服务，企业无需重金采购全套测试设备，一站式完成芯片验证与量产交付，大幅压缩新品上市周期。
CP是芯片的前置省钱守门员，FT是芯片的最终品质守门员，二者缺一不可。
如今国产车载、工控、AI芯片快速崛起，市场对芯片稳定性、合规性要求持续走高。科微芯测依托自有全套CP+FT测试设备体系，搭建标准化一体化测试服务，既能帮助芯片企业控本增收，也能通过海量测试数据持续优化上下游制造工艺，筑牢国产半导体品质底座。
如有相关芯片测试需求，欢迎咨询，我们可为您定制专属一站式测试方案！
各位同行在芯片CP/FT测试落地过程中遇到过哪些疑难问题？欢迎评论区留言交流探讨！
